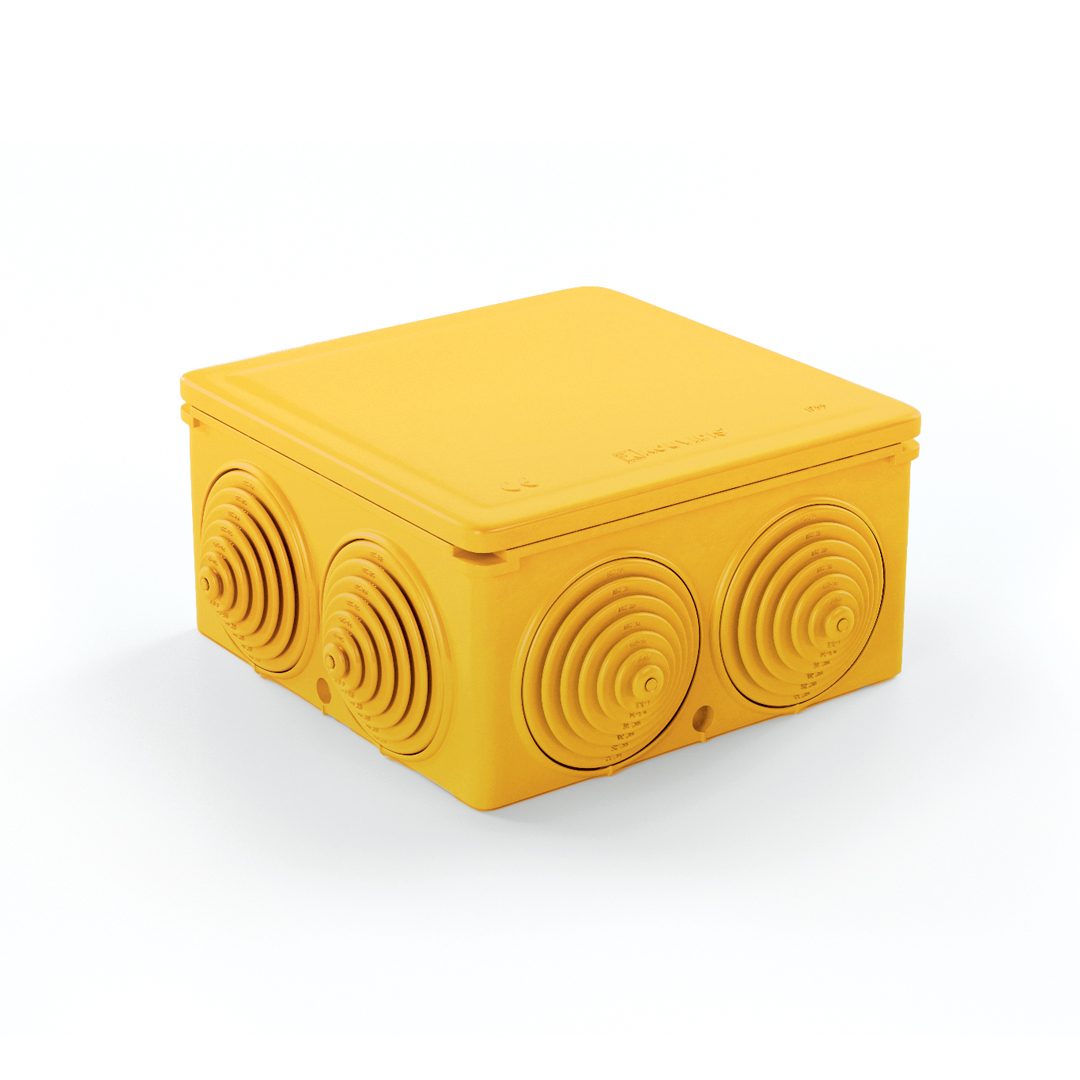

SUPERSOL PLUS ISR caixa de derivação com bucim cónicos
A caixa de derivação SUPERSOL PLUS com bucim cónicos faz parte do sistema de tubos de 3 camadas SUPERSOL PLUS – SUPERFLEX PLUS. É feita de um composto de PO blend termoplástica estabilizada de forma especial, em amarelo RAL 1023.
Utilizada em conjunto com os tubos de 3 camadas SUPERSOL PLUS e SUPERFLEX PLUS, os acessórios (o acoplador de ligação, o abraçadeira), todos em amarelo RAL 1023.
CAMPO DE APLICAÇÃO
Indicado para instalações elétricas em tetos suspensos.
- ESTANDE DE CANDIDATURA:EN 60670-22
- INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
- COR:Amarelo RAL 1023
Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias- Temperatura de aplicação permanente mín.-máx.
- Índice de proteção contra objetos sólidos e água (EN 60529)
- Produto sem resistência à propagação de chamas
- O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc.
- Tecnologia Antiestática
- Tecnologia Anti-riscos
- PROPRIEDADES
- CARACTERÍSTICAS
- EMBALAGEM
- TRANSFERÊNCIAS
1Fornecido com orifícios prontos que podem ser montados com diferentes tipos de adaptadores para ligar diferentes tipos de tubos
2Estanque através da placa de cobertura elástica e montada de forma direta, o que confere índice de proteção IP55
3Em cada lado, existem linhas especiais de orientação para alinhamento horizontal/vertical da caixa com o resto da instalação
4Matéria-prima retardante de chama com resistência térmica de 650 ºC (Teste de fio incandescente - IEC 60695-2)
5Sem libertação de gases tóxicos ou corrosivos em caso de incêndio
6Dispõe de tecnologia antiestática que protege da eletricidade estática (Patente protegida: 1009810)
7Proteção para riscos causados pela passagem de cabos (Patente protegida: 1010513)
8Na base da caixa estão quatro entradas (orifícios) com dimensões entre Ø20 e Ø32, nas quais podem ser introduzidas as condutas ou os cabos. Para serem retirados, é necessário usar uma outra ferramenta.
9No interior da caixa, existem portas especiais para posicionar de forma horizontal ou diagonal outros mecanismos de instalação, por exemplo, arrancadores.
| Propriedades | |
| Matéria-prima | PO blend |
| Intervalo de temperatura | -25oC a +60oC |
| Características elétricas | Com características de isolamento elétrico |
| Resistência à propagação de chamas | Não propaga a chama |
| Número de entradas | 7 |
| Vedantes | Auto-vedantes |
| Índice de proteção IP | ΙΡ55 |
| Número de orifícios na base | 4 |
| Alinhamento de conduta | Sim |
| Abertura de condensação | Sim |
| Retardante de chama | 650oC |
| Voltagem | 800V |
| Isento de halogéneo | Sem libertação de gases tóxicos ou corrosivos em caso de incêndio |
| Tecnologia antiestática | Proteção em caso de eletricidade estática |
| Tecnologia anti-riscos | Proteção para riscos causados pela passagem de cabos |
| Tipo | Referência |  |
 |
 |
 |
 |
| Ø16/20 | 3036016 | 67 | 67 | 38 | 10 | 240 |
| Ø20/16 | 3036020 | 82 | 82 | 43 | 10 | 160 |
| Ø25/32 | 3036025 | 101 | 101 | 51 | 5 | 40 |
