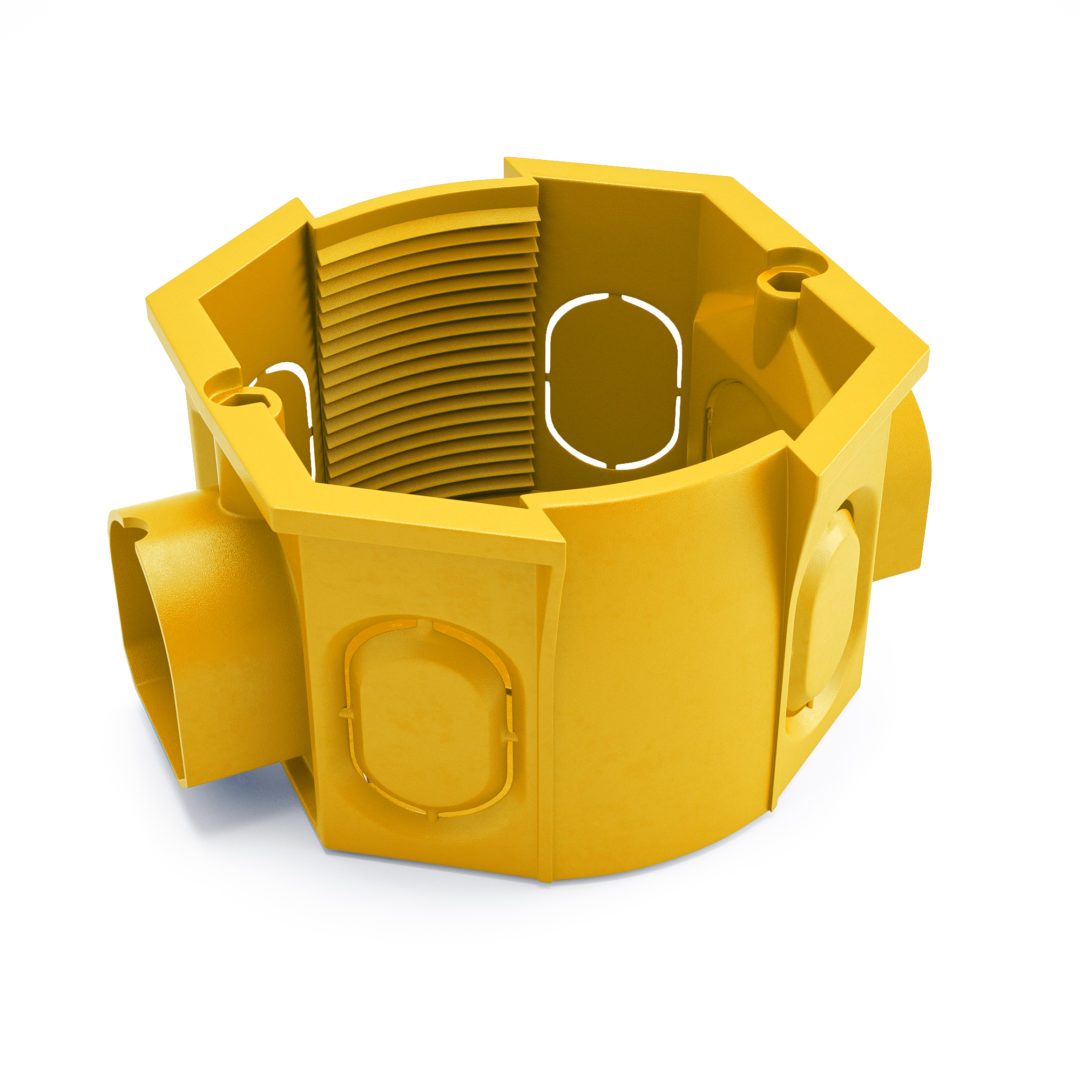

Caixa de comutação com grupo de combinação múltipla

As caixas de comutação foram desenvolvidas para comutadores de um grupo ou multi-grupo. São fabricadas com matérias-primas de alta qualidade que garantem a máxima segurança em instalações elétricas de tipo oculto.

CAMPO DE APLICAÇÃO

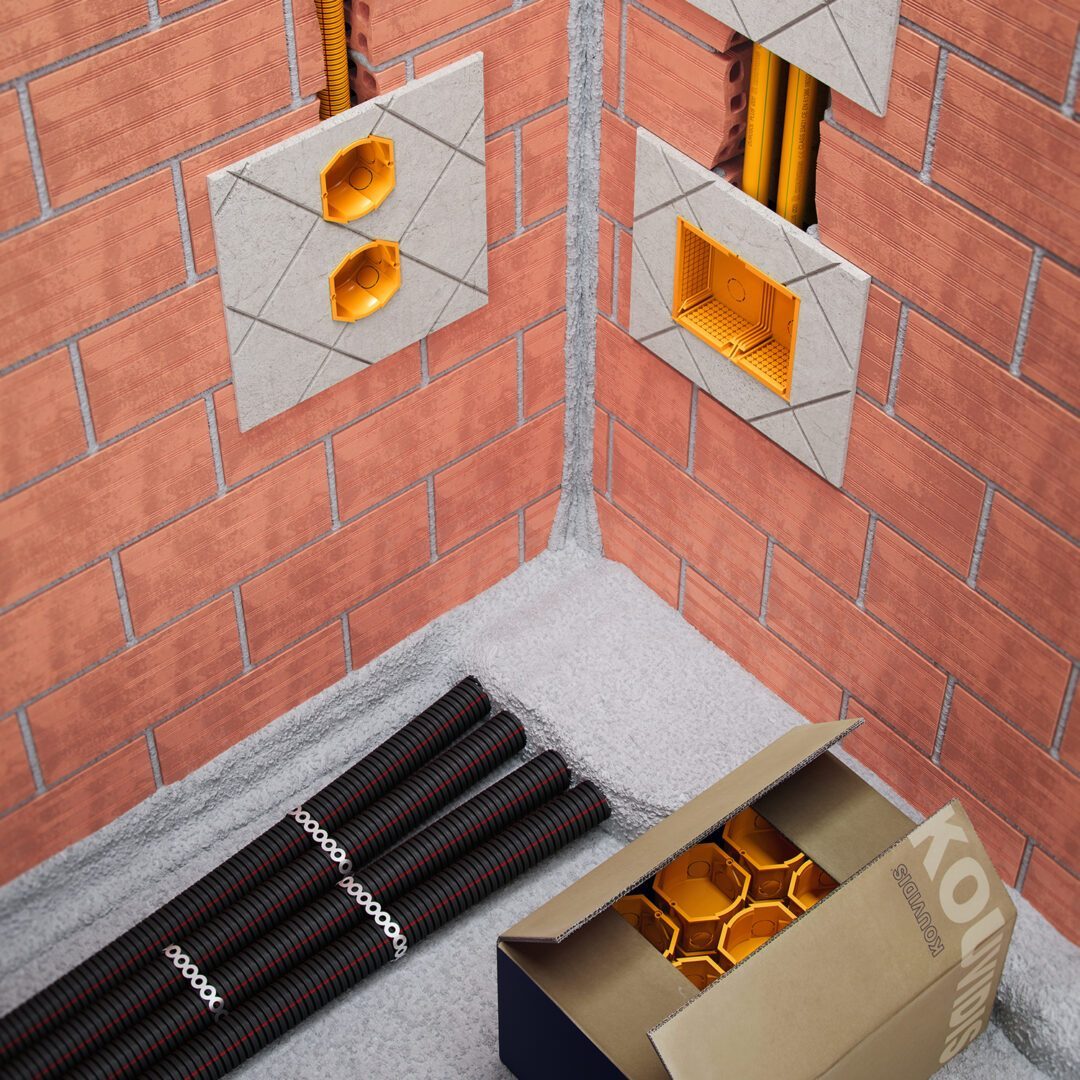

Ideal para instalações com montagem embutida.

ESTANDE DE CANDIDATURA:ΕΝ 60670-22

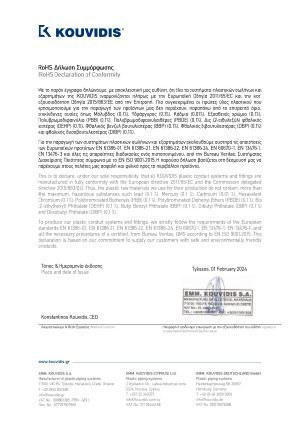

INSTRUÇÕES DE CONFORMIDADE:2014/35/EE (LVD), 2011/65/EE (RoHS)
COR:Amarelo RAL 1023 (caixa, adaptador de distância)

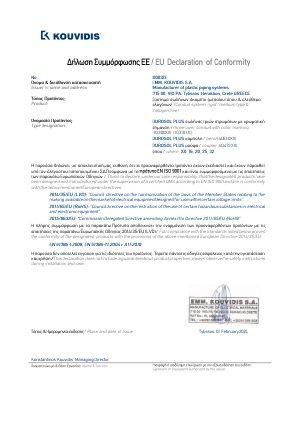

Conformidade do produto de acordo com todos os requisitos das respetivas diretivas europeias
Temperatura de aplicação permanente mín.-máx.
Produto sem resistência à propagação de chamas
O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc.

PROPRIEDADES
CARACTERÍSTICAS

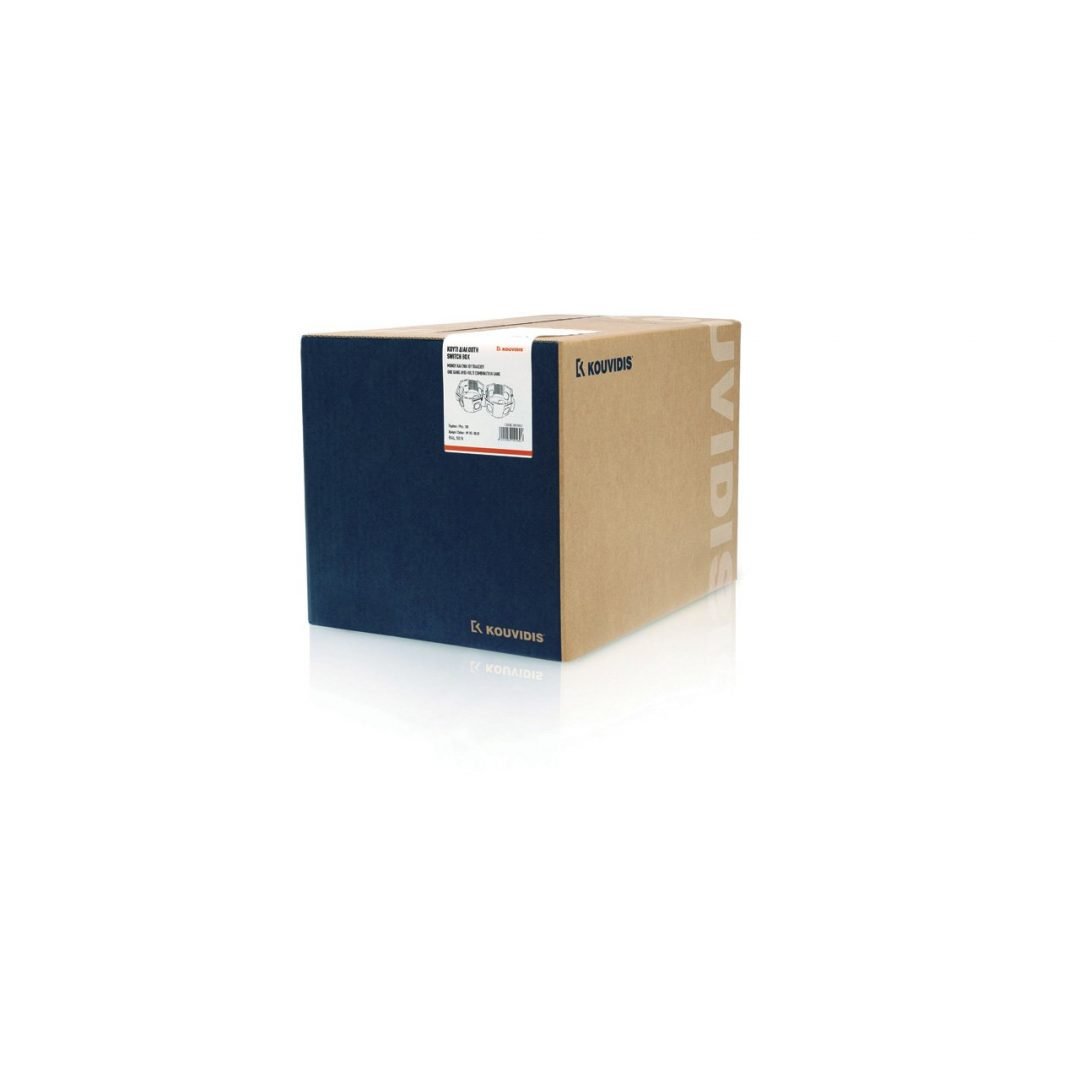

EMBALAGEM
TRANSFERÊNCIAS

1Concebido com superfície interior serrilhada, para garantir a montagem perfeita do mecanismo

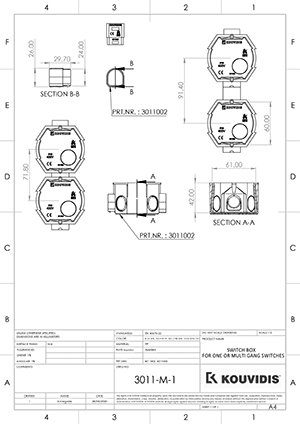

2Os bicos especiais permitem alinhamento de caixas sem falhas com distância de combinação padrão de 71 mm

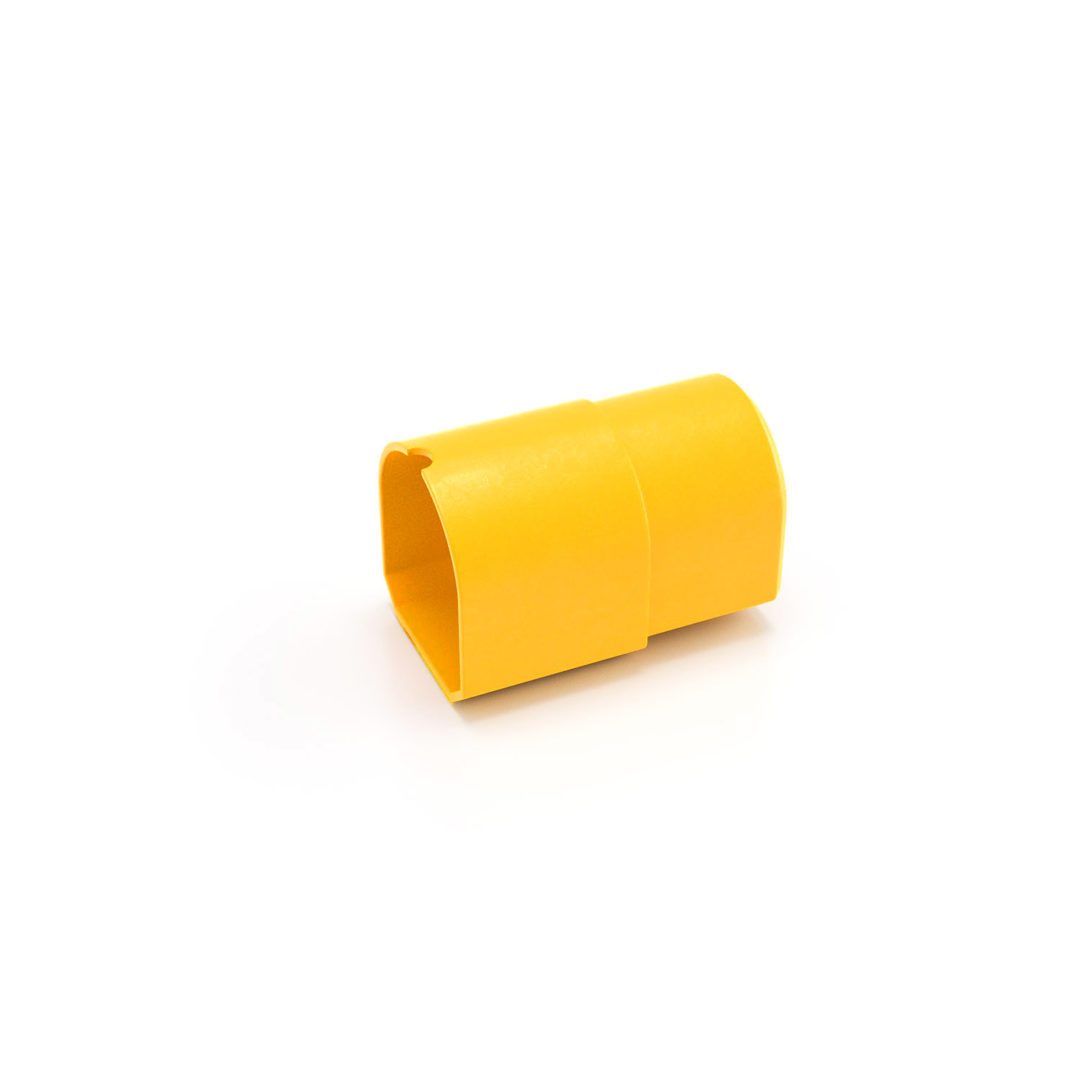

3A distância de combinação normalizada pode ser prolongada para 91 mm com a utilização de adaptadores de distância

4Possuem 7 entradas de tubo (1 delas na base até Ø22 (diâmetro externo nominal)

5A profundidade de 41 mm cria o espaço de instalação certo para interruptores com regulação de intensidade

Propriedades
Intervalo de temperatura inferior	-15^oC
Intervalo de temperatura superior	+60^oC
Resistência ao calor	650^oC
Características elétricas	Com características de isolamento elétrico
Índice de proteção IP	ΙΡ2Χ
Resistência à propagação de chamas	Não propaga a chama

Propriedades adicionais
Matéria-prima	PΟ blend termoplástico especialmente estabilizado,sem metais pesados (RoHS)
Entradas do tubo	7 até Ø18 (1 deles na base até Ø22
N.º de parafusos de cúpula	2 parafusos de 15 mm de comprimento
