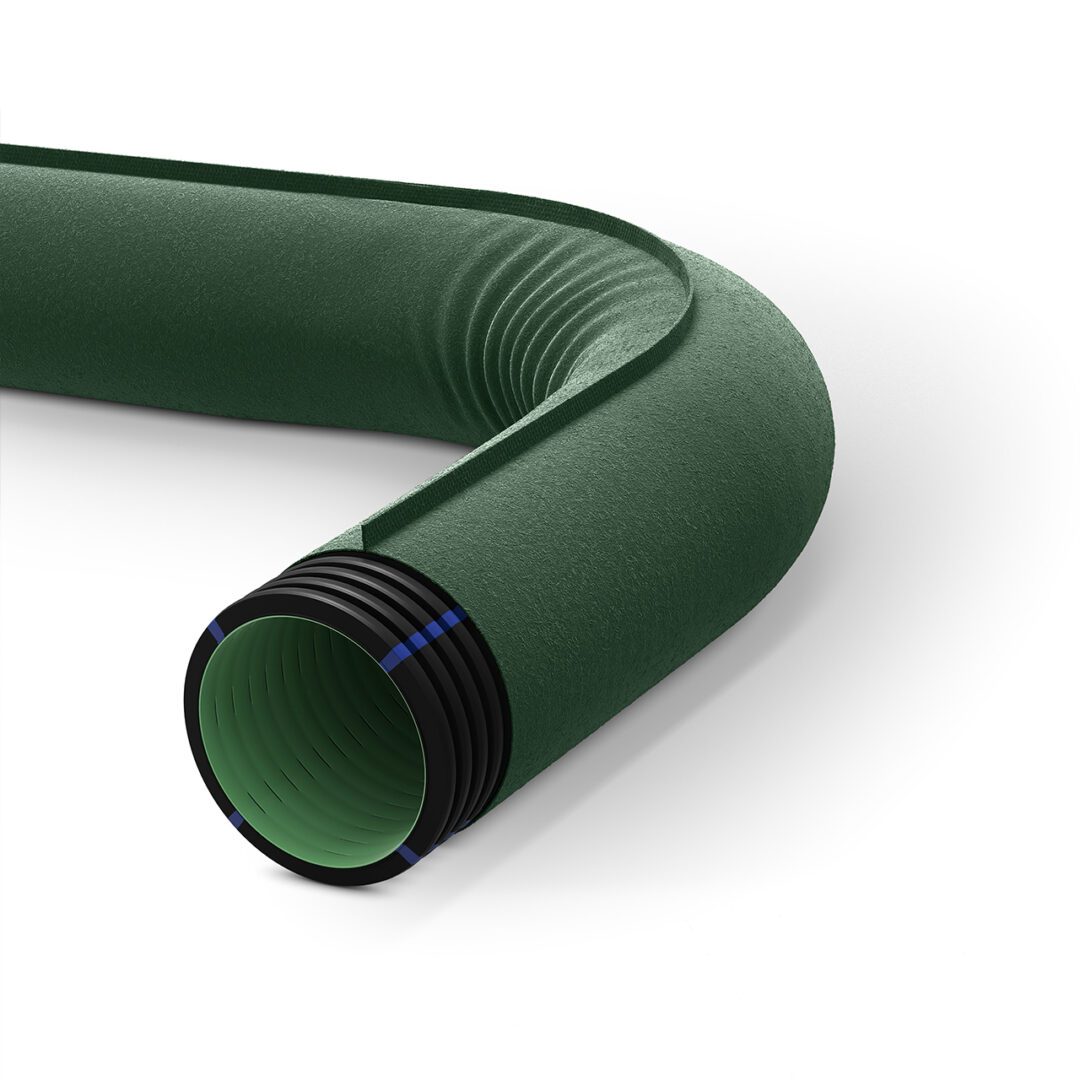

GEODRAIN PLUS Tubo de parede dupla perfurada com geotêxtil

CLASSE:SN4

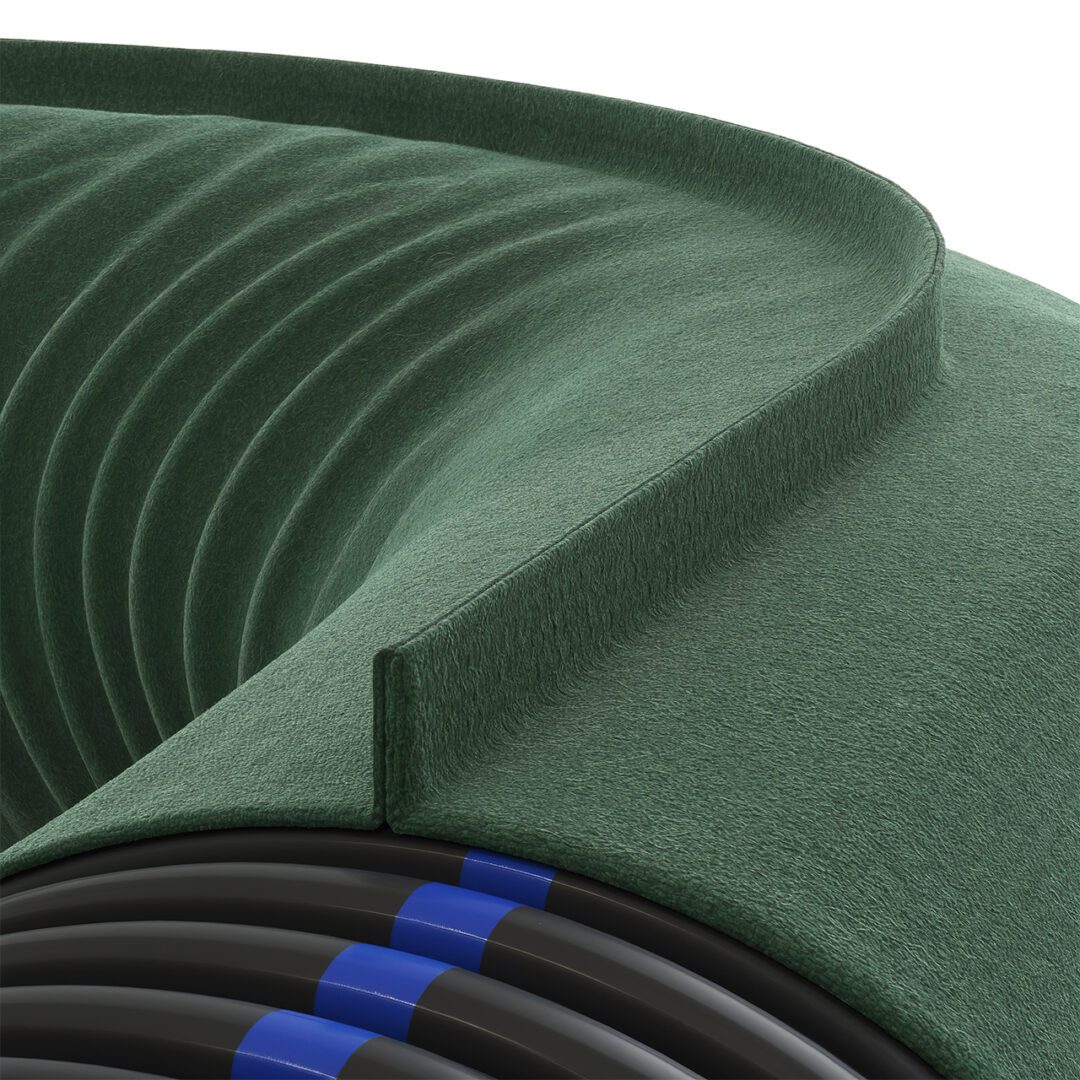

O tubo maleável perfurado GEODRAIN PLUS é produzido em rolos de 50m e 25m, com uma rigidez de anel SN4. Tem duas paredes, um exterior ondulado e um interior liso, estruturado em conjunto e simetricamente perfurado a 360⁰. A primeira camada é formada por uma superfície interna lisa que facilita a passagem fluida da água, enquanto a segunda camada consiste num exterior ondulado que proporciona flexibilidade e resistência mecânica. A 3.ª camada é constituída por 4 faixas azuis longitudinais para identificação da água através da cor. GEODRAIN PLUS apresenta-se com geotêxtil não tecido (150gr/m²) agulhado pré-instalado, que forma a sua 4.ª camada.

O geotêxtil utilizado nas tubos GEODRAIN PLUS tem até 5 anos de resistência aos raios UV, é fornecido com uma declaração de desempenho e possui a marcação CE. É instalado em redor da tubo no processo de fabrico com tecnologia avançada de vedação para uma distribuição estável e uniforme do geotêxtil. O geotêxtil funciona como um filtro que protégé o sistema de perfuração das condutas em relação às substâncias do solo.

CAMPO DE APLICAÇÃO

São adequados para a drenagem subterrânea em todos os tipos de edifícios residenciais, estádios e áreas adjacentes, aplicações industriais e comerciais, parques fotovoltaicos, aplicações agrícolas, aterros sanitários, aterros não controlados e redes rodoviárias.

ESTANDE DE CANDIDATURA:EN ISO 9969, DIN 4262-1
INSTRUÇÕES DE CONFORMIDADE:2011/65/EE (RoHS)
COR:Preto, Verde
GRAUS DE PERFURAÇÃO:360^o
RIGIDEZ DO ANEL:SN4
DIÂMETRO NOMINAL:Externo (DN/OD)

Temperatura de aplicação permanente mín.-máx.
Produto com estabilização UV extra
O produto é feito de matérias-primas livre de halogéneos – ausência de flúor, iodo, bromo, cloro, etc.
Diâmetro externo nominal (mm)
Resistência aos químicos (ISO 10358)
Tipo de produto DIN 4262-1
Graus de perfuração
Rigidez do anel

PROPRIEDADES
CARACTERÍSTICAS
EMBALAGEM
TRANSFERÊNCIAS
PROJETOS

1Rigidez circunferencial SN4 de acordo com a EN ISO 9969

2Tem perfuração de 360º feita por equipamento avançado ao longo de todo o comprimento

3Impressa com cor permanente e embalada com cintas de segurança

4Marcação de cor com 4 faixas azuis longitudinais em conformidade com a NF-P 98332

5Possui resistência à corrosão

6Resistência excecional à radiação solar graças a estabilizadores contra envelhecimento incorporados na matéria-prima da sua parede externa

7O seu peso muito inferior facilita o carregamento, transporte e armazenamento

8Cada bobina também inclui duas tampas de extremidade.

Propriedades
Reference Standard	DIN 4262-1
Tipo	R2 (DIN 4262-1)
Matéria-prima	HDPE termoplástico especialmente estabilizado, livre de halogéneos, sem metais pesados (RoHS)
Rigidez do anel (EN ISO 9969)	SN4
Resistência ao desgaste	5 anos
Resistência aos químicos (ISO 10358)	Sim
Graus de perfuração (DIN 4262-1)	360^ο – TP (Completamente perfurado)
Área de perfuração (DIN 4262-1)	>50cm²/m
Diâmetro nominal (mm)	Externo (OD): 63, 90, 110, 125, 160, 200
Embalagem	Bobinas de 50m e 25m
Tecnologia de ligação	Disponível com uma tampa de proteção em cada extremidade da conduta.

Referência (SN4)			Raio de torção
2028063	63	47	0.25	50	14000
2028090	90	74	0.36	50	7000
2028110	110	91	0.44	50	4500
2028125	125	105	0.50	50	3500
2028160	160	135	0.64	25	1900
2028200	200	170	0.80	25	1225
